Töltőtípusok elektromos gépjárművekhez: veszélyek, tudnivalók
2024. április 04. 08:53
Az elektromos (EV), valamint részben a plug-in hibrid gépjárműveket (PHEV) külső áramforrásról lehet feltölteni. Mivel a töltők között igen nagy különbségek vannak (attól függően például, hogy „otthoni” vagy köztéri töltésről van-e szó, konnektorra csatlakoztathatók vagy fixen hálózatba kötöttek stb.), érdemes megismerkedni a típusokkal, valamint azok veszélyeivel.

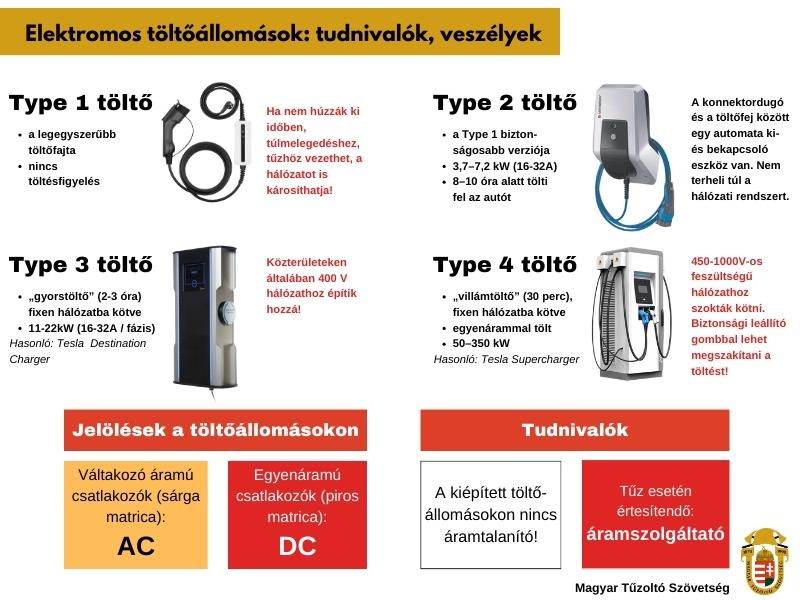

Töltőtípusok

Mode/Type 1 töltő

Egy egyszerű, egyik felén konnektordugóval, a másik végén töltőfejjel ellátott kábel. Mivel egy szimpla kábelről van szó, a jármű folyamatosan kapja a hálózati energiát a konnektorból, ami – ha nem figyelnek rá és nem húzzák ki időben – túlmelegedéshez, tűzhöz vezethet, illetve a hálózatot is károsíthatja.

Mode/Type 2 töltő

Ez a Mode/Type 1 töltők biztonsági rendszerrel ellátott verziója, ahol a konnektordugó és a töltőfej között egy automata ki- és bekapcsoló eszköz található, ami kommunikálni tud a járművel. Sokkal biztonságosabb, mivel nem terheli túl a hálózati rendszert. Az ilyen töltők 3.7-7.2kW (16-32A) teljesítménnyel rendelkeznek és általában 8-10 órát vesz igénybe egy jármű teljes feltöltése.

Mode/Type 3 töltő

Ezeket nevezik „gyorstöltőnek”. Fixen vannak bekötve a hálózatba. Teljesítményük 11-22kW (fázisonként 16-32A) és 2-3 óra alatt képesek feltölteni egy akkumulátort. Hazánkban a közterületeken általában 400V-os feszültséggel bíró hálózathoz építik hozzá.

A töltőkábelei fixen rögzítettek, vagy dugós csatlakozásúak.

Mode/Type 4 töltő

Ezt nevezik „villámtöltőnek”, mert 30 perc alatt is képesek feltölteni az autót 80%-os töltöttségi szintig. Ezek már egyenárammá alakítják át a hálózatból kapott váltakozó áramot és azt juttatják a járműbe, így annak nem kell foglalkoznia az átalakítással. Ezek teljesítménye 50-350 kW között van és 450-1000 V-os feszültségű hálózathoz szokták őket kötni. Minden Mode/Type 4 töltőállomás rendelkezik egy biztonsági leállító gombbal, ami megszakítja a töltési folyamatot.

Tesla Destination Charger

A Tesla cég saját „gyorstöltő” állomása. Ezek az általában 22 kW teljesítményűek. A töltőkábel itt is lehet fixen rögzített, vagy dugós csatlakozású. A magyarországi, ilyen típusú töltőhelyek listája a gyártó honlapján megtalálható.

Tesla Supercharger

A Tesla saját „villámtöltője”. Ezek az állomások általában 480V-os hálózathoz vannak bekötve és 250kW teljesítményűek. A Mode/Type 4 töltőhöz hasonlóan ennek a típusnak is van töltésmegszakító vészgombja. A magyarországi, ilyen típusú töltőhelyek listája a gyártó honlapján megtalálható.





Miből informálódhatunk?

A töltőállomásokon feltüntetik, hogy melyik kábel milyen áramot juttat a gépjárműbe.

  • A váltakozó áramú csatlakozókat sárga matricával és AC (angolul: Alternating Current) felirattal,
  • az egyenáramú csatlakozókat piros matricával és DC (angolul: Direct Current) felirattal jelölik.
  • A kiépített töltőállomásoknak nincsen külön áramtalanító kapcsolójuk, vagyis nem lehet azokat közvetlenül leválasztani a hálózatról.
  • A közműszolgáltatót kell értesíteni, ha a balesetben, tűzesetben egy kiépített töltőállomás is szerepet játszik!



Egyenáram, váltóáram

Minden töltőállomás váltakozó árammal működik, még azok is, amelyek egyenárammal töltik fel a gépjárművet. A hibrid és elektromos gépjárművek elektromotorjai szintén egyenárammal működnek, a gépjárműben lévő fedélzeti töltő az, ami a váltakozó áramot egyenárammá alakítja át az autó számára.

A MOL Plugee töltőállomása rendelkezik 75 kW-os egyenáramú töltőkábellel is, de van ahol ez csak 50 kW-os, váltakozó áramú töltőkábelei között pedig vannak 43 kW-os és 22 kW-os is.



Hol vannak elektromos töltőállomások?

A Magyar Energetikai és Közmű-szabályozási Hivatal interaktív térképén a nyilvános töltőállomások nyomon követhetők.
